Sprzęt sieciowy

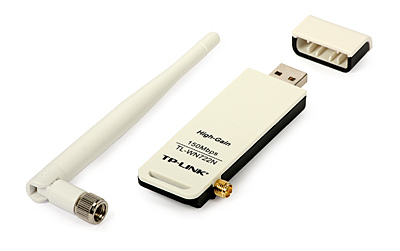

Karta TP-Link TL-WN722N jest praktycznym urządzeniem do zastosowań w sieciach WiFi. Obsługuje standard IEEE802.11n . Posiada jedną odłączaną antenę 4dBi, która pozwala na przesyłanie danych z prędkością do 150 Mb/s. (Maksymalny transfer w standardzie 802.11n z wykorzystaniem tylko jednej anteny (MIMO)). Podłączana jest przez interfejs USB, dzięki czemu znakomicie nadaje się do komputerów przenośnych. Karta posiada bardzo szeroką gamę opcji szyfrowania, przez co sieć może być lepiej zabezpieczona przed ingerencją.
Konfiguracja karty jest bardzo prosta. Załączone oprogramowanie monitoruje pracę karty i stan połączenia.

Najważniejsze cechy TL-WN722N:

• technologia IEEE802.11n, która pozwala na przesyłanie danych z prędkością do 150 Mbit/s,
• Przycisk QSS (Quick Secure Setup),
• Odłączana antena 4dBi,
• Tylko jedna antenka w urządzeniu.

Funkcja QSS (Quick Secure Setup). Funkcja ta umożliwia łatwe podłączanie (konfigurację) urządzeń sieciowych do Access Pointa. Za pomocą naciśnięcia przycisku QSS, znajdującego się na obudowie karty oraz access pointa, doprowadza się do automatycznej konfiguracji AP i bezprzewodowej karty. Cały proces trwa około 10 sekund.



Karta TP-LINK TL-WN725N jest praktycznym urządzeniem do zastosowań w sieciach WiFi. Obsługuje standard IEEE802.11n . Dużą zaletą są małe wymiary karty wynoszące tylko 18,6x15x7,1 mm. Urządzenie pozwala na przesyłanie danych z prędkością do 150 Mb/s. Podłączana jest przez interfejs USB, dzięki czemu znakomicie nadaje się do komputerów przenośnych. Posiada bardzo szeroką gamę opcji szyfrowania, przez co sieć może być lepiej zabezpieczona przed ingerencją intruzów.
Konfiguracja karty jest bardzo prosta. Załączone oprogramowanie monitoruje pracę karty i stan połączenia.

Karta TP-Link TG-3269 znajduje szerokie zastosowanie w sieciach komputerowych, sieciach osiedlowych. Jest niedrogą, wydajną 32-bitową (33/66MHz) kartą sieciową.

Najważniejsze cechy TG-3269:

• Zgodność ze standardem HomePlug AV,
• Miniaturowe wymiary,
• Prędkość transmisji danych do 200Mb/s,
• Prosta instalacja Plug and Play, brak konieczności konfiguracji urządzeń,
• Wykorzystanie istniejącej instalacji,
• Prosta aktywacja 128 bitowego szyfrowania AES chroniącego transmisję danych przez linie elektryczne za pomocą naciśnięcia przycisku Pair,
• Wsparcie protokołu IGMP służącego do zarządzania grupami multicastowymi w sieciach opartych na protokole IP; optymalizacja transmisji IPTV.

Transmitery podłączyć należy do wszystkich gniazd AC 230V, przy których żądany jest dostęp do sieci LAN/Internetu. Maksymalna liczba transmiterów w jednej sieci wynosi 6.

Instalacja transmitera sieciowego TP-LINK TL-PA2010KIT jest bardzo prosta. Należy podłączyć jeden adapter do routera, a następnie podłączyć go do gniazdka elektrycznego oraz wykonać operację podobną przy drugim gniazdku, przy czym do interfejsu LAN podłączyć można dowolne urządzenie sieciowe. Maksymalna odległość, jaką może pokonać sygnał po przewodach elektrycznych to 300m. Aby transmisja była możliwa gniazdka muszą być podpięte pod tą samą fazę.

Specyfikacja sprzętowa
Interfejs	Port Ethernet (RJ-45)
Rodzaj złącza sieciowego	EU
Diody LED	Linia elektryczna, zasilanie, ethernet
Zasięg [m]	do 300
Certyfikaty	CE, FCC
Wymiary	65x52x28x5
Masa [kg]	0.10
Warunki pracy	Temperatura: 0…40°C Wilgotność: 10…90%
Moc [W]	< 3

---

ANTENY



Antena ATK-16/2,4 GHz 14,5 dB + 5 m przewodu bez złącza

Antena ATK16/2,4 GHz przeznaczona jest do transmisji danych w paśmie 2,4 GHz – głównie do potrzeb internetu.

Charakterystyki wykonano wektorowym analizatorem sieci HP8752A na stanowisku pomiarowym umieszczonym w komorze bezodbiciowej Instytutu Telekomunikacji i Akustyki Politechniki Wrocławskiej

Charakterystyki wykonano wektorowym analizatorem sieci HP8757D na stanowisku pomiarowym umieszczonym w komorze bezodbiciowej.

• Procesor 600MHz
• Pamięć RAM 128MB
• 5 portów Gigabit Ethernet‎
• 5 portów Fast Ethernet
• Slot SFP 1Gb/s
• MikroTik licencja 5
• ekran LCD
• Obudowa do szaf RACK

RouterBoard RB2011UAS-RM posiada zainstalowany system MikroTik na licencji 5, 5 portów Gigabit Ethernet‎, 5 portów FastEthernet, procesor 600 MHz oraz 128 MB pamięci RAM. Dzięki temu urządzenie sprawdza się idaelnie jako router lub koncentrator PPPoE . Tańsze urządzenia typu SOHO posiadają niewielką pamięć RAM (do 16MB), przez co nie nadają się do tworzenia szkieletu sieci. Zainstalowany system operacyjny MikroTik oparty na systemie Linux przeznaczony jest do profesjonalnych zastosowań sieciowych. Umożliwia tworzenie zaawansowanych systemów sieciowych opartych o routing statyczny oraz dynamiczny. Dzięki zaawansowanej funkcji firewalla oraz kolejkowania możliwe jest zarządzenie zajętością pasma.

Najważniejsze funkcje systemu MikroTik:

• Możliwość tworzenia zaawansowanych firewall-i,
• NAT,
• Możliwość tworzenie routingu statycznego jak i dynamicznego,
  • Dla IPv4- RIP v1, RIP v2, OSPF v2, BGP v4,
  • Dla IPv6- RIPng, OSPFv3, BGP.
• Obsługa protokołu MPLS,
• Tworzenie zaawansowanych tuneli:
  • Kodowanie IPsec, PSK, AH oraz protokół ESP,
  • Tunele punkt-punkt (OpenVPN, PPTP, PPoE, L2TP),
  • Zaawansowane funkcje PPP(MLPPP, BCP),
  • Proste tunele (IPIP, EoIP),
  • Obsługa tuneli 6to4,
  • VLAN – IEEE802.1q,
  • MPLS.
• Tworzenie wydajnych łączy radiowych,
  • Obsługa standardów IEEE802.11a/b/g/n jako access point oraz client,
  • Nstreme, Nstreme2,
  • Polling,
  • RTS/CTS,
  • WDS,
  • Wirtualne AP,
  • Szyfrowanie WEP, WPA, WPA2,
  • Access lista,
  • Wireless client roaming,
  • WMM,
  • HWMP+ Wireless MESH protokół,
  • MME.
• Tworzenie HotSpot-a,
• Zaawansowany QoS (Quality of Service),
  • Prioretyzacja usług,
  • Ograniczenia transferu danych dla konkretnych adresów IP, sieci, protokołów, portów,
  • Ograniczenia połączeń p2p.
• Tworzenie Web Proxy,
• Narzędzie do wspomagania i nadzoru sieci,
  • Usługa Ping, traceroute,
  • Test prędkości łącza,
  • Packet sniffer, torch,
  • Telnet, SSH,
  • Narzędzie do wysyłania e-maili oraz sms,
  • CALEA data mirroring,
  • NTP Klient,
  • TFTP serwer,
  • DynDNS,
  • VRRP,
  • SNMP,
  • RADIUS klient oraz serwer (User Manager).

• Pamięć RAM 128MB,
• 5 portów Gigabit Ethernet‎,
• Procesor Atheros 600MHz,
• Standard WiFi 802.11n (1000mW),
• Złącze USB,
• W komplecie zasilacz 12V 1A.

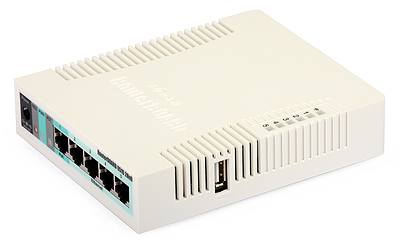

Płyta RouterBoard 951 posiada zainstalowany system MikroTik. Urządzenie posiada 5 portów gigabit Ethernet‎, bezprzewodowy punkt dostępowy pracujący w standardzie 802.11n, 128 MB pamięci RAM oraz złącze USB w celu podłączenia zewnętrznego dysku (np. do gromadzenia logów) lub modemu 3G. Zainstalowany system operacyjny MikroTik oparty na systemie Linux przeznaczony jest do profesjonalnych zastosowań sieciowych. Umożliwia on tworzenie zaawansowanych systemów sieciowych bazujących na routingu statycznym lub dynamicznym. Dzięki zaawansowanej funkcji firewalla oraz kolejkowania można w prosty sposób zarządzać pasmem internetowym.

Najważniejsze funkcje systemu MikroTik:

• Możliwość tworzenia zaawansowanych firewall-i,
• NAT,
• Możliwość tworzenie routingu statycznego jak i dynamicznego,
  • Dla IPv4- RIP v1, RIP v2, OSPF v2, BGP v4,
  • Dla IPv6- RIPng, OSPFv3, BGP.
• Obsługa protokołu MPLS,
• Tworzenie zaawansowanych tuneli:
  • Kodowanie IPsec, PSK, AH oraz protokół ESP,
  • Tunele punkt-punkt (OpenVPN, PPTP, PPoE, L2TP),
  • Zaawansowane funkcje PPP(MLPPP, BCP),
  • Proste tunele (IPIP, EoIP),
  • Obsługa tuneli 6to4,
  • VLAN – IEEE802.1q,
  • MPLS.
• Tworzenie wydajnych łączy radiowych,
  • Obsługa standardów IEEE802.11a/b/g/n jako access point oraz client,
  • Nstreme, Nstreme2,
  • Polling,
  • RTS/CTS,
  • WDS,
  • Wirtualne AP,
  • Szyfrowanie WEP, WPA, WPA2,
  • Access lista,
  • Wireless client roaming,
  • WMM,
  • HWMP+ Wireless MESH protokół,
  • MME.
• Tworzenie HotSpot-a,
• Zaawansowany QoS (Quality of Service),
  • Prioretyzacja usług,
  • Ograniczenia transferu danych dla konkretnych adresów IP, sieci, protokołów, portów,
  • Ograniczenia połączeń p2p.
• Tworzenie Web Proxy,
• Narzędzie do wspomagania i nadzoru sieci,
  • Usługa Ping, traceroute,
  • Test prędkości łącza,
  • Packet sniffer, torch,
  • Telnet, SSH,
  • Narzędzie do wysyłania e-maili oraz sms,
  • CALEA data mirroring,
  • NTP Klient,
  • TFTP serwer,
  • DynDNS,
  • VRRP,
  • SNMP,
  • RADIUS klient oraz serwer (User Manager).

Router TP-Link TD-W8960N jest urządzeniem przeznaczonym do współdzielenia łącza internetowego dostarczanego za pomocą technologii ADSL Annex A (np. Neostrada tp). Posiada wbudowany modem ADSL kompatybilny z ADSL/ADSL2/ADSL2+, Access Point w standardzie IEEE802.11n/b/g umożliwiający transmisję danych z prędkością do 300Mb/s oraz switch 4 portowy. Port WAN jest w postaci złącza RJ11, do podłączenia bezpośrednio do linii telefonicznej.

TP-Link TD-W8960N posiada szerokie możliwości zabezpieczenia sieci WLAN:

• wyłączenie rozgłaszania SSID, dzięki czemu tylko stacje, które go znają będą mogły się połączyć,
• szyfrowanie 64/128/152-bitowe WEP, WPA/WPA2 oraz WPA-PSK/WPA2-PSK i TKIP/AES.

Wyróżniającą cechą TD-W8960N jest obsługa standardu 802.11n umożliwiająca transmisję danych z prędkością do 300Mb/s.

TD-W8960N zapewnia zaawansowaną kontrolę dostępu, NAT, a jego serwer DHCP obsługuje statyczne przyznawanie adresów IP. Możliwa jest także obsługa serwerów wirtualnych, strefy DMZ oraz zdalne zarządzanie i logowanie.

Routerem TD-W8960G możemy zarządzać w bardzo prosty sposób, używając dowolnej przeglądarki internetowej. Urządzenie wykazuje się bardzo dobrą stabilnością pracy oraz prostą konfiguracją.
